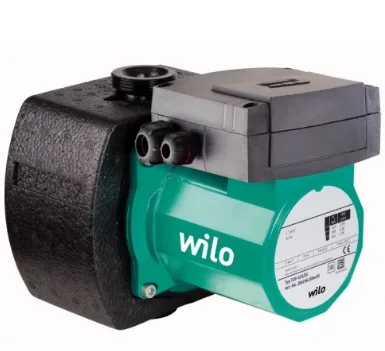

Циркуляционный насос Wilo TOP-S 30/10 DM PN6/10 (3~400/230 V)

Циркуляционный насос Wilo TOP-S 30/10 DM PN6/10 (3~400/230 V)

Характеристики товара:
Оснащение и функции
  • Ручная регулировка мощности с 3 ступенями частоты вращения
  • Насосы с 1-фазным электродвигателем:
    • P2 до 90 Вт: встроенная защита обмотки от перегрева;
    • P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
  • Насосы с 3-фазным электродвигателем:
    • P2 до 90 Вт: встроенная защита обмотки от перегрева;
    • P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
    • Электроподключение к сети 3–230 В с опциональным штекером переключения
  • Корпус насоса с катафорезным покрытием для оптимальной защиты от коррозии
  • Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65)
  • теплоизоляционные кожухи.
Технические характеристики
  • Допустимый диапазон температур: от –20 до +130 °C,
    кратковременно (2 ч) до +140 °C (TOP-S 25/13, 80/15, 80/20: от -20 °C до +110 °C)
  • Электроподключение к сети:
    • 1~230 В, 50 Гц (в зависимости от типа)
    • 3~230 В, 50 Гц (штекер переключения опционально)
    • 3~400 В, 50 Гц
  • Класс защиты IP X4D
  • Резьбовое‐ или фланцевое подсоединение (в зависимости от типа) Rp 1 до DN 100
  • Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар)
Оснащение/функции
Режимы работы
  • Переключение ступеней частоты вращения

Ручное управление
  • Настройка ступеней частоты вращения: 3 ступени частоты вращения (2 ступени частоты вращения у 1-фазных насосов с P2 ≥ 350 Вт)

Автоматическое управление
  • Встроенная защита обмотки от перегрева (только для насосов с P2 ≤ 180 Вт)

Сигнализация и индикация
  • Защитный контакт обмотки (WSK, беспотенциальный нормально замкнутый контакт) имеется только у насосов с P2 ≥180 Вт для полной защиты двигателя на всех ступенях частоты вращения; в качестве опции предлагается устройство отключения SK 602N/SK 622N
  • Контрольная лампа направления вращения (только для 3-фазных насосов)
  • Индикация выбранной ступени частоты вращения

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
  • Режим работы «основной/резервный» или параллельный (для реализации автоматического переключения на другой насос при неисправности или в определенное время заказчик должен обеспечить наличие соответствующего прибора управления).

Оснащение
  • Для насосов с фланцевым подсоединением: исполнения фланца
    • Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
    • Стандартное исполнение для насосов DN 80 / DN 100: фланец PN 6 (рассчитан для PN 16 согласно EN 1092-2) для ответного фланца PN 6,
  • Подводка кабеля возможна с двух сторон (только для 1- и 3-фазных насосов с P2 ≥180 Вт)
  • Серийная теплоизоляция для насосов, используемых в системах отопления
Материалы
  • Корпус насоса: Серый чугун
  • Рабочее колесо: Синтетический материал
  • Вал: Нержавеющая сталь
  • Подшипники: металлографит
Комплект поставки
  • Насос
  • Теплоизоляция
  • С уплотнениями для резьбового соединения
  • Подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 ‐ DN 65)
  • Инструкция по монтажу и эксплуатации
Опции
  • Исполнение для особых напряжений по запросу.
Принадлежности
  • Резьбовые соединения для резьбового подсоединения
  • Контрфланцы при фланцевом подсоединении
  • Компенсаторы
  • Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя
  • Для насосов 3~400 В:
    • Штекер переключения 3~230 В, 50 Гц (не TOP-S 80/15, TOP-S 80/20)
