Прибор для получения газов ППГ лаб.

Прибор для получения газов
1. Назначение

Прибор предназначен для получения газов при проведении лабораторных опытов и практических занятий по курсу химии.

2. Технические характеристики, комплектность и устройство

Габаритные размеры в упаковке (дл.*шир.*выс.), см.............. 20*7*3,5
Вес, кг, не более........................................................................... 0,1
В комплект входят:

прибор для получения газов ППГ (в сборе) – 1 шт.,
руководство по эксплуатации – 1 шт.

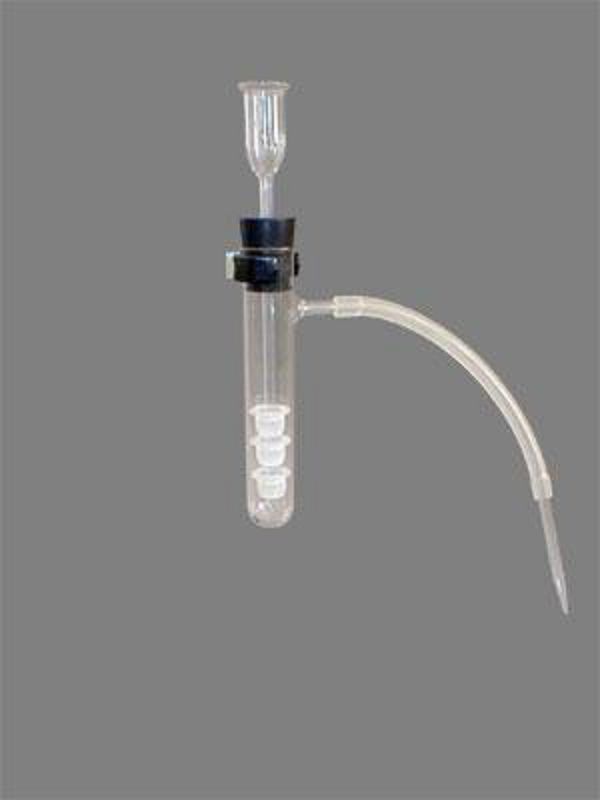

Прибор состоит (рис.) из пробирки (1), воронки (2) с длинным отростком, вставленной в резиновую пробку (3), трех неподвижных чашек-насадок (4) с буртиками и отверстиями в дне чашек, газоотводной резиновой трубки (5), наконечника (6), пружинного зажи-ма (7) и стеклянной выводной трубки (8).
В приборе можно получить небольшие количества газов: водорода, углекислого газа, хлора.
При проведении опытов в чашки-насадки помещается твердое вещество.



3. Техника безопасности

3.1. С прибором следует обращаться осторожно, предохраняя его от ударов и механических повреждений.

3.2.
При проведении опытов с водородом необходимо обязательно проверить водород на чистоту, чтобы избежать взрыва.

3.3.
При проведении опытов с хлором не следует близко наклоняться над прибором. Необходимо во избежание отравления хлором строго следовать инструкции.


4. Проведение опытов

Внимание: для получения водорода и углекислого газа используют только одну подвижную чашку-насадку, которую сдвигают на конец отростка воронки.

4.1. Получение водорода и изучение его свойств

4.1.1. Закрепляют пробирку в лапке лабораторного штатива. В подвижную чашку-насадку помещают 2–3 гранулы цинка.

4.1.2.
Осторожно (при открытом зажиме!) вливают в воронку кислоту (соляную 1:2 или серную 1:5) до соприкосновения кислоты с гранулами цинка. Начинается выделение водорода.

4.1.3.
Для прекращения выделения газов закрывают зажим.
Выделяющийся газ, не имея выхода, начинает давить на кислоту в пробирке и через отросток вытесняет ее в воронку.
В таком виде прибор заряжен, но находится в нерабочем состоянии. Для приведения его в рабочее состояние следует открыть зажим.

4.1.4.
Проверка водорода на чистоту:
Перед поджиганием водорода у газоотводной трубки прибора необходимо убедиться в его чистоте. Для этого наполняют водородом путем вытеснения воздуха чистую сухую пробирку (пробирку следует держать вертикально вверх дном).
Выждав 1–2 мин вносят пробирку отверстием в пламя спиртовки (в отдалении от прибора!).
Если появляется резкий свистящий звук, значит водород смешан с воздухом. В этом случае поджигать водород непосредственно у газоотводной трубки прибора нельзя. Может произойти взрыв. Необходимо повторно испытать водород на чистоту, добиваясь того, чтобы при поджигании водорода в пробирке появился легкий хлопок.
Только после этого можно поджигать водород у выхода из газоотводной трубки прибора.


4.2. Получение углекислого газа и изучение его свойств

4.2.1. Используют прибор в том же виде, что и для получения водорода. В этом случае в подвижную насадку помещают 2–3 кусочка мрамора размером с чечевицу, а в воронку осторожно заливают соляную кислоту 1:2.

4.2.2.
Углекислый газ обнаруживают по помутнению известковой воды:
- опускают конец газоотводной трубки прибора в пробирку (или стакан) с известковой водой;
- открывают зажим прибора и пропускают углекислый газ в известковую воду до ее помутнения.

4.2.3.
Углекислый газ не поддерживает горения.
Направляют поток углекислого газа из газоотводной трубки прибора на горящую лучину или свечу. Свеча (лучина) гаснет.


4.3. Получение хлора и изучение его свойств

4.3.1. Для опыта используют прибор в полной сборке как показано на рисунке. Вынимают из пробирки с отводом воронку.

4.3.2.
На дно пробирки помещают на кончике ложки-дозатора марганцовокислый калий (слегка закрыть дно пробирки).

4.3.3.
В подвижные чашки-насадки на отростке воронки помещают снизу вверх:
- в первую – кусочек фильтровальной бумаги, смоченный раствором бромида калия (или натрия);
- во вторую – кусочек фильтровальной бумаги, смоченный раствором йодида калия (или натрия);
- в третью – кусочек цветной влажной ткани.

4.3.4.
Чашки равномерно распределяют по длине отростка.

4.3.5.
Вставляют воронку (с заполненными чашками-насадками) в пробирку с отводом.

4.3.6.
Опускают стеклянный наконечник газоотводной трубки в стакан (или пробирку) с раствором щелочи.

4.3.7.
Вливают в воронку (при открытом зажиме!) 3–5 капель соляной кислоты (1:1). По отростку воронки кислота стекает на дно пробирки и соприкасается с марганцовокислым калием. В результате их взаимодействия образуется хлор, который, поднимаясь вверх, вытесняет свободный бром и йод из их солей.

4.3.8.
Наблюдают изменение цвета кусочков фильтровальной бумаги в чашках-насадках:
- в нижней чашке появляется красно-бурый цвет брома;
- в средней чашке – темно-фиолетовый цвет йода;
- в верхней чашке происходит обесцвечивание цветной ткани.
Остатки не прореагировавшего хлора поглощаются раствором щелочи.


5. Условия эксплуатации и хранения

После проведения опытов прибор следует промыть и просушить.
Хранить в сухом отапливаемом помещении. Беречь от ударов. * Товары партнёров.
