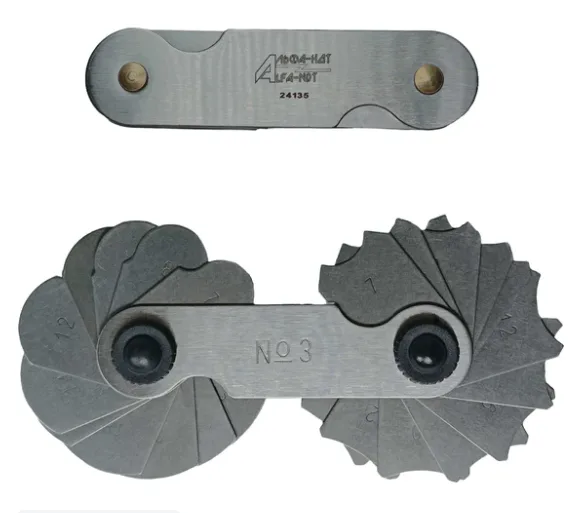

Радиусный шаблон с первичной калибровкой
Набор радиусных шаблонов с первичной калибровкой предназначен для оценки методом непосредственного визуального контроля внешних и внутренних радиусов выпуклых и вогнутых поверхностей соответственно. Набор соответствует требованиям ТУ 26.51.33-007-40323842-2017 и признан годным к эксплуатации
В состав набора радиусных шаблонов входят 24 шаблона (12 выпуклых и 12 вогнутых) с радиусами: 7; 8; 9; 10; 11; 12;14; 16; 18; 20; 22; 25 мм.
Шаблоны выпускаются в виде сдвоенной обоймы стальных пластин, каждая из которых имеет выпуклую и выгнутую форму, представляющих собой эталонное значение радиуса кривизны. Номинальные значения радиуса кривизны легко считываются благодаря четкой маркировке на лепестках (пластинах).
Радиусные шаблоны надежно закреплены в обойме с помощью фиксирующих гаек. Конструкция инструмента позволяет скомплектовать набор на усмотрение мастера: менять местами, снимать или добавлять шаблоны из других наборов.
Измерения происходят методом приложения шаблона к проверяемой поверхности, разница между шаблоном и поверхностью определяется визуально, пока не останется зазора/просвета между пластиной и деталью.
Радиусные шаблоны поставляются в комплекте с паспортом с первичной калибровкой изделия от метрологической лаборатории. Шаблоны предназначены для использования как в помещении, так и на открытом воздухе.
Min радиус 7 мм
Мах радиус 25 мм
Количество шаблонов 24 шт
В состав набора радиусных шаблонов входят 24 шаблона (12 выпуклых и 12 вогнутых) с радиусами: 7; 8; 9; 10; 11; 12;14; 16; 18; 20; 22; 25 мм.
Шаблоны выпускаются в виде сдвоенной обоймы стальных пластин, каждая из которых имеет выпуклую и выгнутую форму, представляющих собой эталонное значение радиуса кривизны. Номинальные значения радиуса кривизны легко считываются благодаря четкой маркировке на лепестках (пластинах).
Радиусные шаблоны надежно закреплены в обойме с помощью фиксирующих гаек. Конструкция инструмента позволяет скомплектовать набор на усмотрение мастера: менять местами, снимать или добавлять шаблоны из других наборов.
Измерения происходят методом приложения шаблона к проверяемой поверхности, разница между шаблоном и поверхностью определяется визуально, пока не останется зазора/просвета между пластиной и деталью.
Радиусные шаблоны поставляются в комплекте с паспортом с первичной калибровкой изделия от метрологической лаборатории. Шаблоны предназначены для использования как в помещении, так и на открытом воздухе.
Min радиус 7 мм
Мах радиус 25 мм
Количество шаблонов 24 шт
