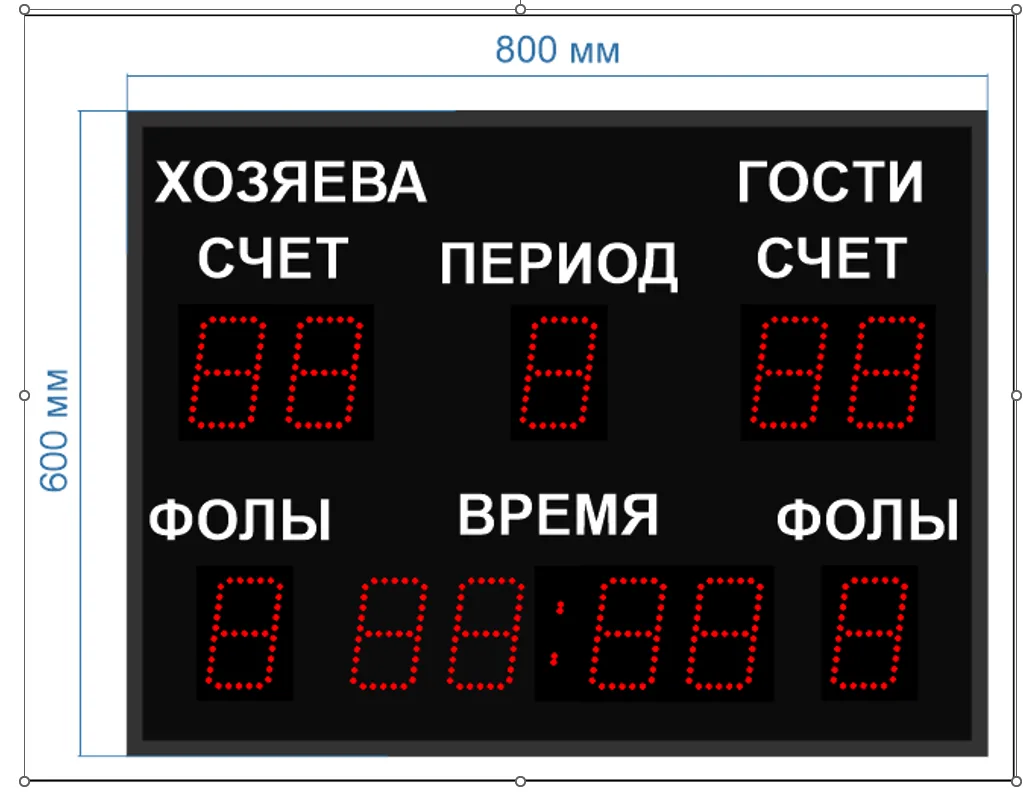

Универсальное спортивное табло 800х600х60 для помещения

Универсальное спортивное табло 800х600х60 для помещения

НАЗНАЧЕНИЕ Отображение информации при проведении соревнований по игровым видам спорта в закрытых спортивных манежах
ВОЗМОЖНОСТИ ВЫВОДА ·
игровое время,
счет
номер периода,
фолы,
звуковая сирена, автоматический и ручной режим управления
НАСТРАИВАЕМЫЕ ПАРАМЕТРЫ
длительность игрового времени,
направление отсчета игрового времени (на убывание / на возрастание),
длительность звучания сирены
УПРАВЛЕНИЕ
Пульт судьи - Радио ПДУ-Спорт-24*
Компьютер (в комплект поставки не входит)
КОРПУС Алюминиевый профиль. Передняя панель – оргстекло
Температурный диапазон эксплуатации, 0С от 0 до 55
ЭЛЕМЕНТ ИНДИКАЦИИ Светодиоды SMD 500 мКд
ВЫСОТА СИМВОЛОВ:
Счет, Период, Время, Фолы 100 мм
Резервный кабель для проводного подключения 15 м
Потребляемая мощность, не более 60 Вт
ЭЛЕКТРОПИТАНИЕ ~220В, 50Гц
ГАБАРИТНЫЕ РАЗМЕРЫ ТАБЛО  не менее 800х600х60 мм
МАССА не более 10 кг
СПОСОБ УСТАНОВКИ Настенное (петли)
КОМПЛЕКТ ПОСТАВКИ
Электронное табло 1 шт
Пульт судьи (Радио ПДУ) - 1 шт
Звуковая сирена - 1 шт
 ПО на CD - 1 шт
 Паспорт, инструкция по эксплуатации - 1 шт

Описание и Технические характеристики Радио ПДУ-Спорт-24
Радио Пульт Дистанционного Управления (модель ПДУ-Спорт-24, далее ПДУ) предназначен для управления электронными спортивными табло.
  • Дальность работы ПДУ по радиоканалу до 100 - 150м, на корпусе пульта предусмотрена индикация передачи сигнала
  • Максимальная длина кабеля  при работе ПДУ по интерфейсу RS485 –  до 1000м.
  • ПДУ снабжен большим 6-ти строчным графическим ЖКИ индикатором с подсветкой, на котором осуществляется отображение текущих параметров игры и контроль вводимой на табло информации.
  • Программное обеспечение "Мультиспорт" для управления табло с ПК поставляется в комплекте и входит в стоимость.
  • Подключение ПК осуществляется к USB "type C" интерфейсу встроенному в ПДУ.
  • Питание радио ПДУ осуществляется от встроенного аккумулятора, на корпусе пульта предусмотрена индикация уровня зарядки
  • Зарядка аккумулятора осуществляется от сети переменного тока напряжением 220В 50 Гц через сетевой адаптер, входящий в комплект поставки
  • Габаритные размеры ПДУ 170х170х40мм.
  • Интерфейс для подключения зарядного устройства - "type C".
Управление табло осуществляется с помощью радиоканала (частота 2.4 ГГц на базе стандарта IEEE 802.15.4 (ZIGBEE)), либо с помощью проводного промышленного интерфейса RS485 (используется как резервный канал связи с табло). Переход на связь по RS485 осуществляется автоматически при подключении кабеля. Примененный в табло стандарт радиопередачи (IEEE802.15.4), а также технология автоматического поиска свободных каналов, обеспечивают надежную и устойчивую связь ПДУ и табло.. Подключение ПК для управления табло осуществляется непосредственно к ПДУ через интерфейс USB. При этом обеспечивается возможность одновременного управления табло с ПДУ и компьютера. Радиопульт позволяет выводить названия команд в текстовую строку табло из буфера обмена, предварительно сформировав список названий команд в программе мультиспорт(до 99 команд). Пульт оснащен большим 6-строчным ЖК индикатором для отображения состояния табло и производимых настроек табло и самого пульта. Цвет текста - белый. Радиопульт может использоваться как стационарно – на судейском столе, так и в руках оператора. Корпус пульта металлический с порошковой покраской, что влияет на его прочность и устойчивость к падениям. Пульт имеет встроенный аккумулятор, время автономной работы: от 10 часов с непрерывной работы до недели в режиме ожидания. В пульте предусмотрена защита от переразряда встроенного аккумулятора. Зарядка аккумулятора производится при помощи сетевого адаптера питания, с разъемом TYPE C, поставляемого в комплекте. Функционал радиопульта сохраняется во время зарядки. Наличие специальных световых индикаторов на пульте проинформирует оператора о низком уровне заряда или процессе подзарядки. Расстояние действия: радиоканал – до 150м, RS-485 – до 1000 м. Размер пульта: 170*170*40 мм Время автономной работы: от 10 до 48 часов Питание: встроенный Li-Ion аккумулятор и внешний адаптер питания. Время полной подзарядки: 1 час.
